铝轮毂高效抛丸清理机

设计生产吊钩式、通过式轮毂抛丸机,可用于汽车轮毂抛丸清理、摩托车轮毂清理,依据轮毂抛丸工艺参数对夹具和喷丸器等设备做了特殊改进,效率高,效果好。

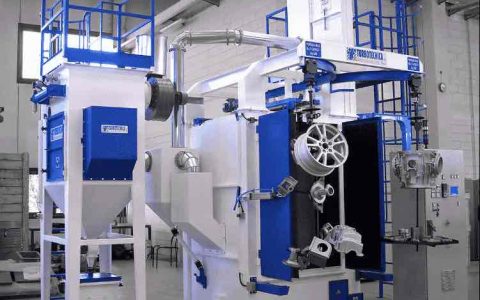

轮毂抛丸机
轮毂抛丸

铝轮毂包含汽车轮毂、摩托车轮毂,选用抛丸 机一般采用吊钩式和悬链式抛丸机清理,清理效率 低,清理效果不理想,为此研发辊道式铝轮毂高效 抛丸机。

1.工作原理简述

把待清理的铝轮毂放在辊道上,放置二排,辊 道带动铝轮毂前行,进入抛丸室抛丸清理,由于铝 轮毂结构复杂,为保证清理效果,上下各布置4台 抛丸器,共8台。清理完毕,前行卸件。

2.主要技术参数

1)被清理工件的尺寸 铝轮毂:直径250~680mm 厚度80~350 mm

2)室体开口尺寸:宽X高:1300X450mm

3)抛丸器 型号:Q034 叶轮直径:西380mm

4)电机功率:11 kW  抛丸器数量:8台  抛丸量(X 8):170kg/min

5)提升器 提升量:90t/h 功率:7.5 kW

6)分离器 分离量:90 t/11 分离区风速:4~5 m/s 功率:5.5 kW

7)纵向螺旋输送器 输送量:90 t/h 功率:5.5 kW

8) 横向螺旋输送器 输送量:90讹 功率:5.5 kW

9) 弹丸 首次装入量:5000 kg 直径:0.5~0.7mnl 8)风量 总风量:约20000 m3/h 清理室:约17000 m3/h 分离器:约3000 m3/h 9)辊道系统
功率:2.2 kW

10)总功率:约150 kW

3.主要组成及结构特点

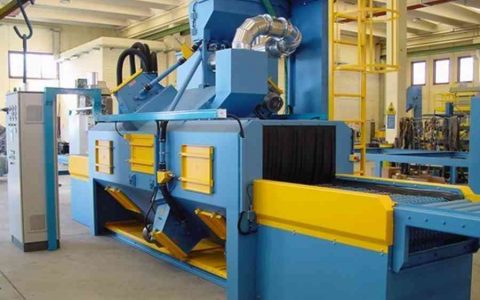

铝轮毂抛丸清理机为辊道式抛丸清理设备(图 1),主要有抛丸清理室、8台抛丸器总成、辊道系统、丸料循环净化系统、除尘系统等组成。

(1)抛丸清理室

室体为钢板焊接结构。抛丸清理室的上、下面 共装有8台抛丸器总成,抛丸器的布置经过计算机 j维动态模拟,所有布置的角度、位置均由计算机 设计确定,而且经过多次的实际生产调试,达到一 种比较理想的抛射效果。在覆盖所有需清理工件 的基础上,尽量减少弹丸的空抛,从而最大限度地 提高了弹丸的利用率,减少了对清理室内防护板的磨损。清理室内防护板全部采用材料为轧制Mnl 3的高耐磨防护板。辅室采用耐磨胶板密封。

(2)丸料循环净化系统

丸料循环净化系统有纵横向螺旋输送器,提升机,分离器,弹丸控制器组成。基本是清理机标准 系列化的部件,这里不再赘述。

(3)抛丸器

每台单机设备配八台抛丸器,每台抛丸器都有 两个角度,保证铝轮毂各个面的清理效果。

(4)输送辊道

输送辊道采用直径89 toni。室内护套采用铸 钢锰13防护。

(5)除尘器

采用先进的脉冲布袋除尘器,由于尘粒为铝 粉,所以布袋采用防静电针刺毡,防火,保证除尘效 果。

(6)电器系统

整机采用PLC控制,自动化程度高,操作人员 只上卸工件即可。

4结束语

铝轮毂高效抛丸清理机已经试制成功,效果非 常理想,适用于大批量生产轮毂的企业。


专业生产吊钩式-辊道通过式和悬链式轮毂抛丸机,欢迎联系咨询!
